    >>  外形尺寸規格相關配件


>> 產品 >> 視覺系統光源 >> UBL背光光源 >> UBL-5050-W/R/G/B/Y/IR/UV

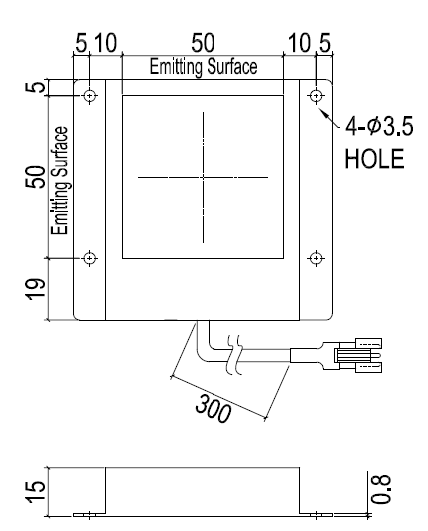

               外形尺寸

規  格

相關配件


  形尺寸 產品規格

型    號


UBL-3030
UBL-5050
UBL-100100



UBL-5050-W/R/G/B/Y/IR/UV

光源特性

照明模式

背光照明

照明距離

0 – 60 mm

發光面積

50 x 50 mm

顏色

IR

UV

波長 (nm)

-

490

545

585

660

1100

400

LED壽命

超過30,000 hr*註一

電氣特性

電源消耗

19V/ 2.9W

19V/ 2.9W

20V/ 3W

12V/ 1.8W

13V/ 2W

9V/ 1.4W

13V/ 2W

電流

150 mA

連接線長度

300 mm

端子及接法

SMP-03V, 3pin (公頭)  定電流驅動 或

SMP-02V, 2pin (公頭)  定電壓驅動

使用環境

使用環境溫濕度

溫度0~40,濕度20~85% (無凝結)

儲存環境溫濕度

溫度-20~60,濕度20~85% (無凝結)

電源控制器

型號

PC-24V12W series

機構規格

外觀尺寸

74 x 60 x 18 mm (x x )

安裝孔尺寸

Φ3.2

外殻材質

殻+表面平光烤漆

重量

250 g

(註一:LED壽命指亮度衰退到50%強度時)


  相關配件



電源控制器

型號

規格

PC-24V12W 定電流電源供應器

PC-24V12W-S

閃頻定電流電源供應器

PC-24V12W-SR

數位控制定電流電源供應器



線材長度

型號

規格

 CAB-5M

5米長延長線

 CAB-6M

6米長延長線



擴散片

型號

規格
