                                   >> 產品 >> 視覺系統光源  >> PR 系列環型光源  >> PRM中角度環型光源

  簡介 特點 適合用途 型號表
  簡介

型    號


PRM-5088R2

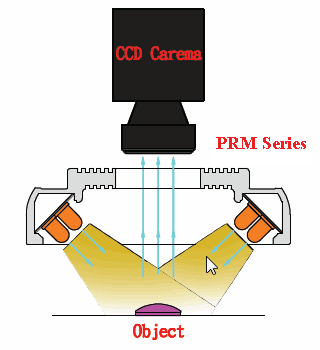

LED採用45度環型排列,可由被測物四週提供完美的側邊照明,廣泛使用於各式影像檢測系統。

型錄下載




  特點


·適用於表面、邊緣、稜角之刮傷或焊點等其他缺陷問題檢查。

·只需加上擴散片即可適合反射或不反射工件檢測使用。

·使用可撓性電路板裝配,可準確製作出任何角度、形狀之環形燈源,提高亮度去除照明死角。

·可依亮度需求選用一至多圈LED組成之光環。

·搭配新耀光電源控製器可作連續或閃頻(strobe)照明使用。

·尚有各種尺寸或客製化光源可供選用。


  適合用途


·金屬或光滑物品的邊緣檢查、表面刮傷、各式缺陷檢查或印刷問題等檢測。

·BGA鍚腳或FPG鍚腳檢測。

·AOI自動檢測系統光源。

·與各大廠牌實體顯微鏡,及高倍變焦鏡頭相容,應用於電子、機械、2D3D精密量測機及生物科技領域。


  型號表


型號

顏色

建議照明距離 (mm)

外形尺寸 (mm)

PRM-5088R2-W/R/G/B/Y/IR/UV

//////

10~45

內徑50, 外徑88, 25
