                                    >> 產品 >> 顯微鏡光源 >> HB-72 LED環型光源


  簡介

型   號


HB-72 LED環型燈
HB-66 LED環型燈







HB-72 LED環型燈,內建DC恆流電源及微電腦控制器,採用高亮度LED為發光源,提供360度無陰影照明光場,具有四象限分割照明功能,可進行多達15種照明模式控制,適合各式立體顯微鏡及工業量測攝影系統使用。(※台灣製造)





                                  (點圖放大)                      (點圖放大)

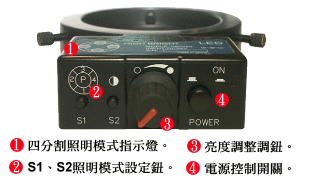

操作介面 產品規格

一般規格

外觀尺寸

138 x 89 x 25 (xx)

鏡頭安裝孔尺寸

40 – 65 可調整

工作距離

60mm -150mm

四象限分割模式

可做15種設定變化

分割模式儲存

自動儲存

外殻材質

高強度工程塑膠

重量

117 g

光源特性

發光元件

高亮度 LED

最大亮度*2

37,000 Lux (白光)

色溫

5,500 - 6,500 K (白光) , 4,000–5,000K (黃光)

顏色

IR

UV

波長 (nm)

-

490

545

585

660

1100

400

LED壽命

超過30,000 hr*註一

一年

電氣特性

LED驅動方式

定電流驅動 (CC)

燈源控制器

內建

亮度調整方式

無段調整

輸入電壓/電流

DC 24V/0.2A

電源消耗

< 4W

使用環境

使用環境溫濕度

溫度0~40,濕度20~85% (無凝結)

儲存環境溫濕度

溫度-20~60,濕度20~85% (無凝結)

(註一:LED壽命指亮度衰退到50%強度時)

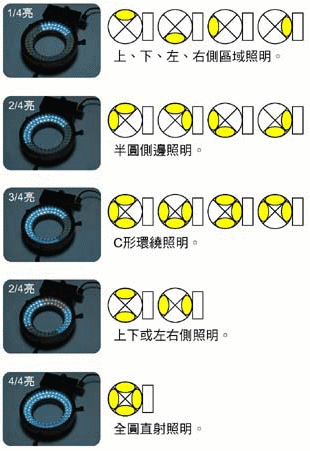

照明模式
  特點


(1)72顆高亮度LED,提供工件超高亮度照明。

(2) 40-65 mm 內徑適用各廠牌顯微鏡使用。

(3) 無段微調開關,可進行0~100%亮度調整。

(4) 四分割照明選擇鈕,可做高達15種的照明方向變化。

(5) 燈源與控製器結合設計,體積小不佔空間。

(6) 專利防刮傷固定方式,拆裝方便免用轉接環。

(7)可依觀測物特性選擇白、黃等各式光源,以獲得最佳觀測效果。

(8)符合CERoHS規範。




  適合用途

l可做為各廠牌實體顯微鏡上光源,適合生物、電子、光電、珠寶、金屬表面或指紋鑑定等領域檢查使用。

l搭配各式相機或CCD攝影機做為醫療攝影、金相顯微攝影或微距攝影等之輔助光源使用。

l可搭配各式蛇頸光纖燈做為加強照明使用。

  與其他燈源之性能比較



HB系列-LED環型燈

18W螢光燈管

150W鹵素燈泡

演色性

冷/熱光

冷光

冷光

熱光

體積(含控制器)

重量(含控制器)

中等

開機等待

不需

需要

需要

關機等待

不需

不需

亮度衰減

極低

中等

低,但燈泡壽命短

燈源穩定度

不閃爍

易閃爍

不閃爍

使用時噪音

無噪音

有嗡鳴聲

有風扇聲

燈源發燙

不會

產品強度

耐碰撞

燈管怕撞破

光纖管怕折斷

耗電量

3 W

18 W

15 W

電費支出

LED6

LED50

燈泡壽命(小時)

300,000以上*註一

1,500

500

燈泡更換頻率*註二

1次

18次

53次

*註一:以白光及黃光LED燈源為比較基礎。

*註二:更換頻率為本表所載各種燈泡壽命與HB系列環型燈源比較之計算結果
